DLYH系列

一用途
牙嵌式電磁失電離合器（以下簡稱離合器）用于機械傳動系統中，可在主動部分運轉的情況下，使從動部分與主動分結合或分離，從而起到制動，換向、變速、位移等目的。
離合器在下列條件下能可靠地工作
1．1周圍空氣溫度在-5℃～+40℃之間；
1．2周圍介質中無爆炸危險、且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；
1．3離合器線圈電壓波動不超過+5％和－15％的額定工作電壓；
1．4離合器可在有潤滑或無潤滑的情況下工作；
1．5離合器安裝地點的海拔不超過2000m
二結構和動作原理

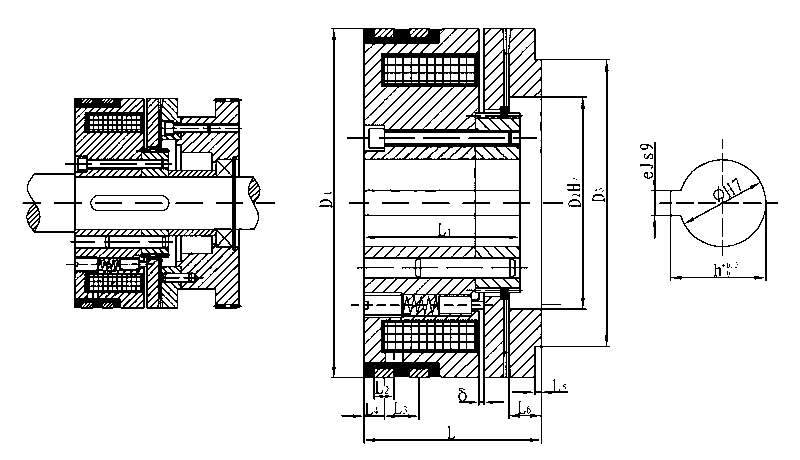

離合器主要由磁軛 ，銜鐵、齒環和電刷組成，磁軛內裝有線圈，線圈引出線分別與兩個滑環相焊接，導電是由電刷壓緊滑環來完成，磁 與線圈和磁  與滑環均由絕緣良好的環氧樹脂澆注。磁軛體內磁極端面上，有多個均布的彈簧和頂子。齒輪套也與磁 體相聯，帶端面齒的齒環可與用戶的傳動部分相聯接。
線圈通電后產生磁通，磁力線經過磁  及銜鐵形成閉合回路，銜鐵被吸到磁  一側，端面齒脫開，離合器終止扭矩傳遞。線圈斷電后，磁通逐漸消失，銜鐵被彈簧頂子推到齒環一側，兩端面齒相互齒合傳遞扭矩。
主要性能參數
